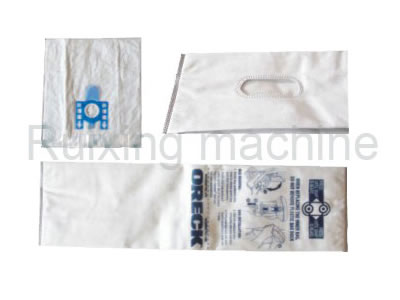

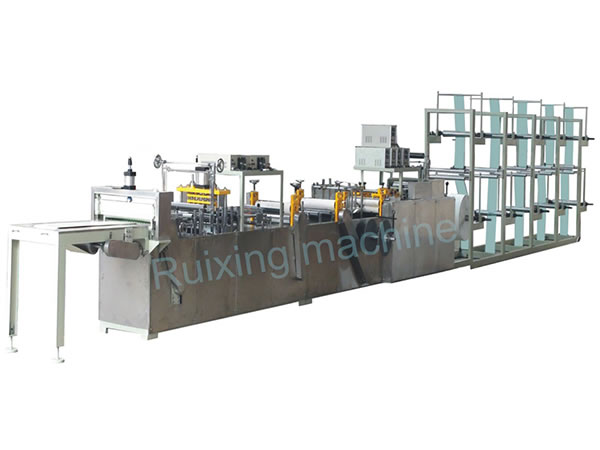

Пакетоделательная машина QX-500 предназначена для производства мешочных фильтров из нетканого материала. Она оборудована комплексной системой сервоконтроля и принтером, а также фотоэлектрическим датчиком позиционирования для оформления горловины мешка, запайки и резки, обеспечивая ровные и аккуратные кромки и высокую прочность мешочного фильтра.
Технологический процесс
Машина для производства мешочных фильтров выполняет все производственные процессы автоматически, включая подачу материала на печать, формование мешка и его горловины, фальцевание, ультразвуковую сварку, резку и разгрузку готовой продукции.
Технические параметры
Модель: QX-500
Преимущество машины: комплексная система сервоконтроля
Система печати: экологически безопасная машина флексографической печати
Фальцевальный механизм: система подворачивания борта (нержавеющая сталь)
Узел тиснения: фигуры для тиснения можно выбирать
Сварка: ультразвуковая сварка
Размер мешка: ≤700мм
Типы мешков: с закрывающейся горловиной, с подвёрнутым бортом
Система управления: ПЛК, сервопривод
Привод: сервопривод
Ввод параметров: цветной сенсорный экран
Производительность: 10-50 шт./мин (зависит от параметром мешка)
Доступ к сжатому воздуху: обеспечивается самим пользователем
Размер коробки: зависит от конфигурации машины и модели
Электропитание: 220В, 50Гц, 7.5кВт
Масса: около 3500кг
Характеристики
1. Пакетоделательная машина оборудована вариатором для бесступенчатого регулирования скорости и автоматическим устройством для крепления фильтрующего материала к фланцу.
2. В задней части машины расположено 10 подавателей материала с устройствами контроля натяжения полотна, ручные направляющие устройства и лебёдка для быстрой подачи материала.
3. Машина для производства мешочных фильтров оснащена автоматически балансирующей конвейерной системой и устройством для подворачивания борта мешка, которое состоит из комплекса формовальных плит и двух прессующих валиков.
4. Все направляющие ролики производятся из анодированного алюминия и имеют диаметр 75мм.
5. Формовальные плиты сделаны из специальных высококачественных материалов, а фигуры для тиснения создаются с помощью компьютера.
6. Пакетоделательная машина автоматически останавливается, если материал заканчивается.
7. Сварочные плиты, формы установочных колец для горловины и формы для запайки кромок регулируются вручную при помощи винтового стержня, позволяя установить необходимую ширину, а для фиксации положения используется рычаг.
